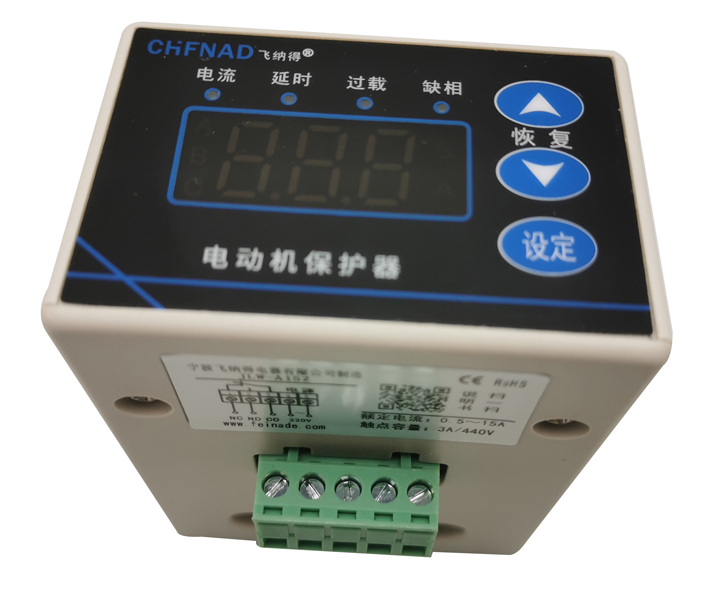

一、    产品概述

本产品是是传统热继电器的升级换代产品,采用数字处理技术,高亮度LED显示,通过内置的电流互感器检测电动机的三相负载电流,可以显示三相电流并根据电流判断是否存在过载、缺相等故障。当电动机发生故障时,内部继电器常闭触点断开,切断电动机电源。

二、    主要技术指标

指 标

规 格

A20Z

A50Z

A70Z

整定电流范围

0.5~20A

5~50A

30~70A

电流测量精度

±1%

电源电压

AC 220V或380V(以产品标签为准),

触点容量

3A/440VAC(纯阻性负载)

三、    操作指南

查看 A C  三相电流

正常工作时显示三相平均电流,按“设定”键可以切换显示 AB三相电流。发生过载、缺相故障时

显示电流闪烁,表示这是锁定在发生故障那一刻的电流(这时电动机已断电,实际电流为 0

整定电流与动作时间设定

长按“设定”键2秒, “电流”灯亮,用“5”或“6”键改变设定值(按住“5”或“6”键不放可连发),设置好后按“设定”键,可以继续设定动作时间,设定好后按“设定”键保存并退出,或者等10秒后保护器会自动保存并退出

告警(保护)状态恢复

发生故障告警时,LED小灯会显示故障原因是过载还是缺相,此时继电器断开,并且锁定在断开状态。这时只要按“5”或“6”键即可从保护锁定状态恢复,也可给保护器重新上电来恢复。

四、    基本工作原理

电流检测

保护器通过内置的电流互感器来检测三相负载电流,所以被保护电动机的三根相线必须分别穿过电流互感器的三个小孔。

过载保护

当负载电流超过整定电流,并且持续时间达到设定的过载动作时间时(默认10秒),继电器断开,切断电动机电源。

智能启动识别

为防止电机启动时产生误动作,本产品具有智能启动识别功能,当识别到电动机处于启动状态时,过载动作时间加倍。

缺相保护

发生缺相故障时,继电器断开,切断电动机电源。

内部参数代码如下表所示

类别

代码

参数名称

型号

设定范围

出厂  设定

单位

备注

过载保护类

F1

额定电流

(整定电流)

A15Z

0.5~20A

5

A

这个参数可以直接长按设定2秒

A30Z

5~50A

16

A

A70Z

30~70A

16

A

F2

 过载动作时间

 99.0

10.0

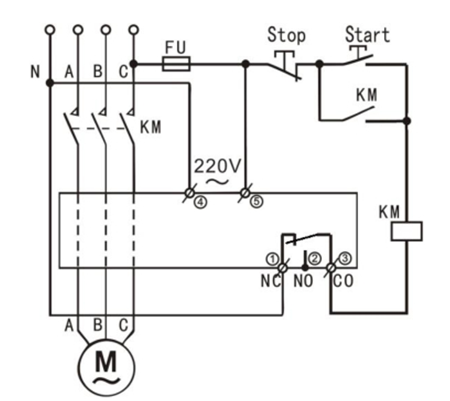

一、    接线与安装


保护器在断电状态下,NC与CO是通的。通电后,电动机工作正常时保持接通,当检测到电动机出现故障时,继电器断开,切断电动机电源。
