产品详情


一 型号分类

型号规格

电流范围

功 能

触点

飞纳得B40Z-T1

40A

不平衡、缺相、过载保护

一路常开输出

飞纳得B90Z-T1

90A

不平衡、缺相、过载保护

一路常开输出

飞纳得-B40Z-T2

40A

不平衡、缺相、过载、错相(相序)保护

一路常开输出

飞纳得B90Z-T2

90A

不平衡、缺相、过载、错相(相序)保护

一路常开输出



主要技术参数

1、供电电源:AC220V±10% 50HZ (AC380V±10% 可选)

2、输出接点功率:阻性AC220V/5A

3、外形尺寸:宽106mm X86.5mm X40mm

4、电流显示范围:0~99A

5、电流控制范围:2~90A

6、分辨率显示:0.1A



三 功能介绍

·电流显示:在正常工作状态下(待机)循环显示三相电流值,切换间隔为3秒钟,在故障工作状态下循环锁定显示故障时的三相电流值,便于查找故障原因。

·过载保护:当检测到任何一相电流超过所设定的整定电流时,保护器断开负载。

·缺相保护:当检测到ABC三相电流任一缺失时,保护器断开负载。

·不平衡保护:【公式:(最大值-最小值)÷最大值x100%】例:A20A,B25A,C22A,不平衡值=25-20÷25x100%=20%。当检测值超过设定值,保护器动作,断开负载。

注意:如果选择00关闭不平衡保护时,不平衡值超过50%,触发缺相保护。请谨慎选择00!!!

·错相保护:当保护器检测到相位错误,或者380V电压相序信号断电断线情况下,保护器断开负载。

·延时说明:保护器每一次重新上电,负载端延时输出。



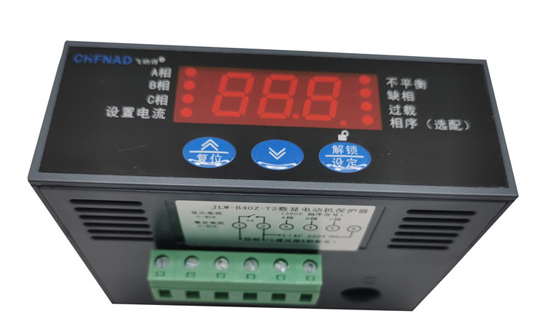

操作指南

·解锁:按住“设定/解锁”键保持3秒,image.png亮起,此时进入设置参数状态。

·参数设置:继续按“解锁/设定”键,将在各个参数间切换,按“+”“-”键来调整参数值的大小。例如:屏幕显示H30H是参数(电流不平衡设置),30是该参数值。

参数代码

参数名称

范围

出厂设定

“设置电流”亮起

过载保护电流值设定

2A~99A(过载电流设定值一般设置为大于大相显示电流5~10A,以实际为准)

30.0A

F

上电延时时间设定

上电延时0~9.9分可调(0.1=6)

0.0

H

不平衡值设定

0~40%(选择0时,为关闭不平衡保护功能)

30%

C

跳过启动电流设定

1~29

5

d

过载保护延时设定

1~29

3

P

自动复位次数

0~99次(0=关闭自动复位)

3

L

自动复位间隔时间

1~99分钟

3分钟

·保存参数:设置好参数后,保持12秒无任何操作,显示屏恢复到待机界面,那么参数被保存成功。

·查询参数:锁定状态下,点按“解锁/设定”键能依次查看每个参数。

如何从保护状态恢复

1、手动复位:保护器发生保护后,按“复位”键,保护状态将被解除。如果电流仍然满足保护触发条件,保护器将再次保护。

2、自动复位:保护器发生保护后,每隔L分钟,自动复位。如果故障没有排除,那么复位不会成功;当自动复位的次数达到P次,将不再自动复位,只能等待手动复位,或者重新上电。(PL两个参数可调,详见参数设置表格,P=0时,关闭自动复位功能)。

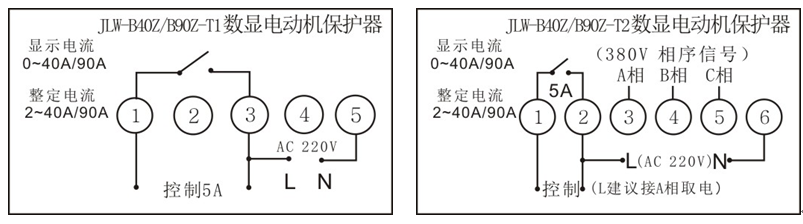

接线图




注意事项

1、被保护电机的三根相线必须分别穿过电流互感器的三个孔。

2、请合理科学地安排三相电流中任意一相的负载配置,确保设备正常运行,避免单相负载过大的情况!!!

3、保护器有故障显示后,必须排除故障后才能重新投入运行,否则后果自负。

保护器使用之前,参数设定的数据必须依据实际电机运行中电流的大小,来进行保护器的数据设定,这样才能精确保护电机
