一、产品简介

1.1产品概述

本产品是我公司在多年研制电机保护控制仪产品的基础上开发出的新一代高科技产品,此产品以微电脑控制器(MCU)为核心元件,通过高精度CT检测电流,是传统热继电器的升级换代产品,该产品采用数字处理技术,电机保护控制仪具有自动线性修正功能,在宽电流范围内仍具有较高的测量精度,高亮度LED显示,通过内置的电流互感器检测水泵的三相负载电流,可以显示三相电流并根据电流判断是否存在过载、缺相等故障。当电动机发生故障时,内部继电器常闭触点断开,切断电动机电源。

1.2 产品特点

本电机保护控制仪具有性价比高、功能齐全、工作稳定可靠、抗干扰能力强,精度高、保护动作准确、螺丝安装、参数设定没有字母代码,直观简单操作方便等特点,可广泛适用于水处理及其它电气的保护与监测。

1.3 主要功能


过载过流保护         缺相断相保护

故障异常记录         故障电流锁定

电流数字显示         螺丝 安装



二、主要技术指标

2.1环境条件

工作温度:-25℃~+55℃

贮存温度:-45℃~+70℃

相对湿度:5%~95% (产品内部不凝露,不结冰)

海拔高度:6000m 以下

大气压力:70 kPa~106 kPa

外壳防护等级:IP40

2.2 产品规格指标

指  标

型  号

飞纳得N180

单位

额定电流设定范围

5~80

A

电流测量精度

±1%

-

电源电压

AC 220V

V

触点容量

3A/440VAC(纯阻性负载)

-

注:订制规格要求根据不同的规格,单独设置技术参数,不一一列出



2.3测量精度

三相电流: ±1.0

单相电压: ±0.5



2.4保护定值误差

动作值:

  电流:±50mA 或定值的±3

  电压:±1V 或定值的±3

动作时间:0.1s~3s(含 3s)范围内不超过 60ms

3s~60s 范围内不超过整定值的±2%



三、功能介绍

电机保护控制仪通过采集电机电流等数据,进行运算处理,判定电机运行过程中的各种运行状况或故障,可实现起动过载保护、断相保护、起时延时保护等保护功能,以实现对电动机的全面保护、监测、(起动)控制,切除故障于萌芽阶段,减少电机维修时间,保障安全生产。

3.1保护功能

根据电机起动过程和运行过程的不同工况,在原理设计中进行了相关保护、控制功能逻辑处理。

3.2内部参数代码如下表所示:

类别

代码

参数名称

设定范围

出厂  设定

单位

备注

过载保护类

F1

额定电流

(整定电流)

5 – 80.0

16

A

这个参数可以直接长按Sel键 设定

F2

动作时间

1-99.0

10.0




四、操作指南

4.1整定电流与动作时间设定

长按“Sel”键 秒, “电流”灯亮,用5”或“6键改变设定值按住5”或“6键不放可连发设置好后按“Sel”键,可以继续设定动作时间,设定好后按“Sel”键保存并退出,或者等 10 秒后保护器会自动保存并退出

4.2告警(保护)状态恢复

发生故障告警时,LED 小灯会显示故障原因是过载还是缺相,此时继电器断开,并且锁定在断开状态。这时只要按“5”或“6”键即可从保护锁定状态恢复,也可给保护器重新上电来恢复。



五、基本工作原理

5.1电流检测

通过内置的电流互感器检测负载电流,所以被保护水泵的三根相线必须分别穿过电流互感器的三个小孔。

5.2过载保护

当负载电流超过整定电流,并且持续时间达到设定的过载动作时间时(默认10秒),继电器断开,切断电动机电源。

5.3缺相保护

缺相持续超过 2 秒,继电器断开,切断电动机电源。

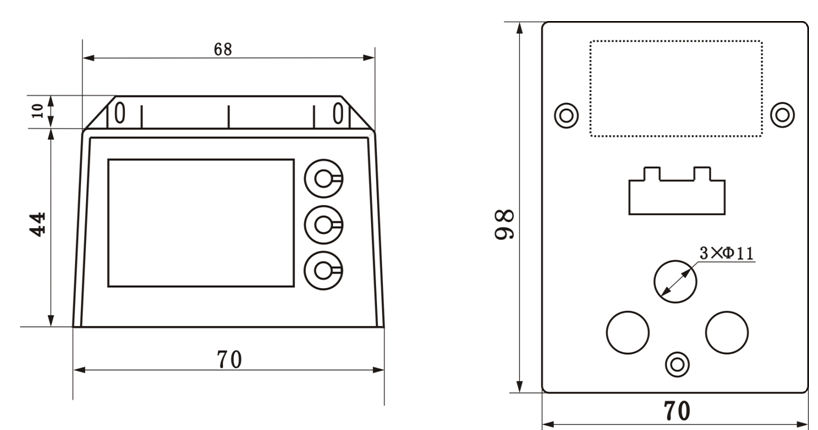

六、外形尺寸

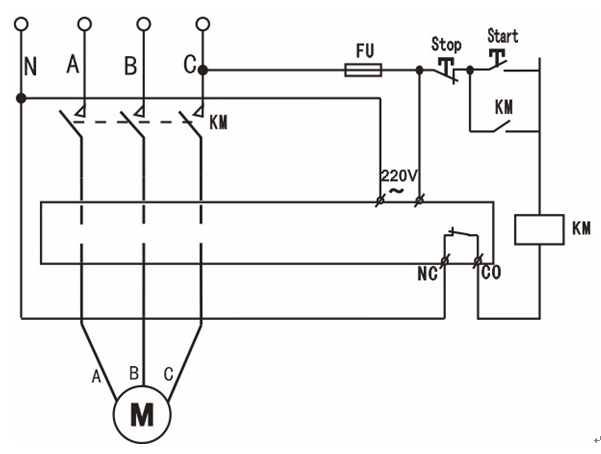

七、接线图




九、

十、image.png电动机的三根相线分别穿过A、B、C三个孔,

十一、保护器在断电状态下,NC是通的,NO是断开的。通电后,电动机工作正常时保持原来状态,NC是通的,NO是断开的,当检测到电动机出现故障时,NC继电器断开,切断电动机电源,此时NC是断开的,NO是通的。

八、安装注意事项

8.1安装环境

装置应安装在室内通风、干燥、清洁、远离热源和强电磁场的地方。

8.2安装位置

通常安装在开关柜中,可使它不受油、污物、灰尘、腐蚀性气体或其他有害物质的侵袭。安装时要注意检修方便,有足够的空间放置有关的线、端子排、短接板和其他必要的设备。

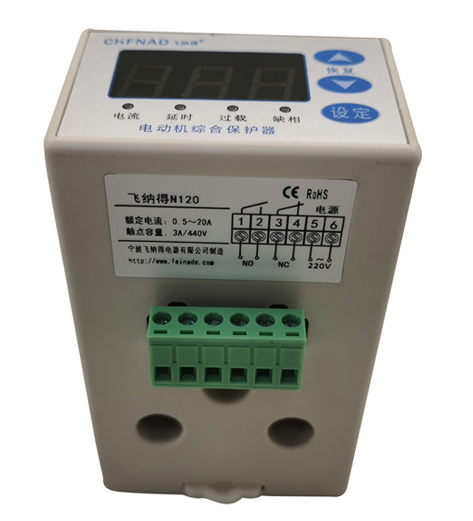

8.3端子接线

后面板上有一排绿色接线端子,接线时应安指标顺序,注意连接正确,否则直接影响测量结果。

image.png接线端子紧固力矩为:3.5Lb-In/0.4Nm ,接线时请正确用力,避免螺丝打滑。

8.4 工作电源接线

所需的工作电源必须是单相交流220V,电压范围为 200-238AC。若所施加的电压超出允许范围,可能烧坏装置。

8.5装置故障分析

1、无显示

检查电源电压和其他接线是否正确,所需电压按工作电源范围确定。关闭电源,再重新开机。

2、装置上电后工作不正常

如果装置LED显示闪烁,可能是电源未加上或电源电压不在允许范围内,请用万用表检查保护控制器 L/+、N/-端子上所加电压是否满足装置要求。关闭电源,再重新开机。



九 售后服务承诺

9.1 新装置质量保证

所有销售给用户的新装置,对因设计、材料或工艺缺陷引起的故障实行免费质量保证。如经认定装置符合上述质保条件,我司将免费修复和更换。我司可能要求用户将装置寄回本公司,以确认该装置是否属于免费质保范围,并修复装置。

9.2 装置升级

所有新装置的用户,均可免费使用本装置的升级软件,本公司也会通过各种渠道来通知用户关于软件升级的信息。

9.3 装置质保限制

以下装置的问题不属免费质保范围:

·由于不正确的安装、使用、存储引起损坏的装置。

·超出规定的非正常操作和应用条件的装置。

·由非本公司授权的机构或人员修理的装置。

·超出免费质保年限的装置。
