一、产品简介

1.1产品概述

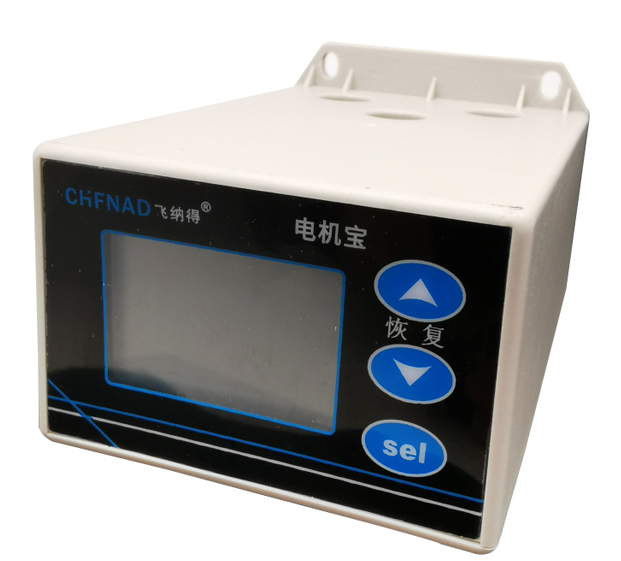

本产品是一款智能型电动机综合保护器,是传统热继电器的升级换代产品。该产品采用数字处理技术,液晶显示,通过内置的电流互感器检测电动机的三相负载电流,可以显示三相电流并根据电流判断是否存在过载、缺相等故障。当发生上述故障时,内部继电器触点断开,切断电动机电源。

1.2 产品特点

本电机保护控制仪具有性价比高、功能齐全、工作稳定可靠、抗干扰能力强,精度高、保护动作准确、螺丝安装、参数设定没有字母代码,直观简单操作方便等特点,可广泛适用于水处理及其它电气的保护与监测。

1.3 主要功能

过载过流保护         缺相断相保护

延时上电功能         启动延时保护

故障电流锁定         故障异常记录

不平衡  保护         故障中文显示

电流数字显示         螺丝    安装

二、主要技术指标

指  标

型  号

单位

说  明

飞纳得C80Z

额定电流设定范围

1100

A


电流量程

150

A


电流测量精度

±1%

-


定时限保护动作时间

0.120


电源电压

AC 220V

V


触点容量

2A/440VAC

-

纯阻性负载


三、功能介绍

● 电流显示:可显示三相平均电流和ABC三相电流。

● 过载保护:当发生过载时,切断电动机电源。

● 缺相保护:当检测到缺相时,切断电动机电源,动作时间可调。

● 三相不平衡保护:当检测到三相电流不平衡时,切断电动机电源,不平衡度动作点和动作时间可调。

● 自动恢复功能:因故障切断电动机电源后,可以自动恢复若干次,次数和间隔时间可设置。

● 故障电流锁定功能:因故障切断电动机电源后,锁定显示发生故障那一刻的电流,以便于分析故障原因。

● 时间继电器功能:作为附加功能,内部集成了一个时间继电器。

四、操作指南

4.1 查看A、B、C三相电流

正常工作时显示的是三相平均电流,按“Sel”键可以切换显示ABC三相电流。发生过载、缺相、三相不平衡等故障时显示电流闪烁,表示这是锁定在发生故障那一刻的电流(这时电动机已断电,实际电流为0)。

4.2 电动机额定电流值设置

长按“Sel”键2秒,液晶显示“电流设定”,用“5”或“6”键改变设定值(按住“5”或“6”键不放可连发),设置好后按“Sel”键退出设置状态。

4.3 告警(保护)状态恢复

发生过载、缺相或三相不平衡等告警时,会在显示屏上闪烁显示“过载”、“缺相”、“不平衡”等字样,继电器断开,并且锁定在断开状态。这时只要按“5”或“6”键即可从保护锁定状态恢复。

4.4 参数设置

在显示电流的状态下,长按“5”键5秒,进入参数设置状态,这时显示器上显示“Fxx”,其中xx是两位数字,表示参数代码。用“5”或“6”键可选择参数代码,按“Sel”键则显示该参数代码对应的参数值,这时再用“5”或“6”键即可对参数值进行设置,设置完成后再按“Sel”键,回到显示参数代码状态。内部参数代码如下表:

类别

代码

参数名称

设定范围

出厂  设定

单位

备注

过载保护类

F11

电动机额定电流

1.0 – 80.0

20

A

这个参数可以直接长按Sel键设定

F13

动作时间

0.1 – 60.0

3.0

F12=0时起作用

缺相和三相不平衡类

F21

三相不平衡动作点

1 – 50

20

%


F22

三相不平衡动作时间

0.1 – 30.0

OFF

5.0

缺相或三相不平衡动作时间设为“OFF”表示关闭缺相或三相不平衡告警功能

F23

缺相动作时间

0.1 – 30.0

OFF

2.0

自动恢复类

F51

自动恢复次数

0 - 10

1

发生故障后,故障次数加1,如果故障次数未超过自动恢复次数,则在设定的间隔时间后自动恢复。正常工作时间达到F53设定的时间,则故障次数清零。 F51设为0表示不允许自动恢复

F52

自动恢复间隔时间

0.1 – 99.9

15.0

分钟

F53

故障次数清除时间

1 - 999

60

分钟

附加功能类

F61

上电延时

0 – 999

0

通电若干秒后再吸合继电器,相当于一个时间继电器功能


End

退出设置状态

-



四、基本工作原理

5.1 电流检测

通过内置的电流互感器检测负载电流,所以被保护电机的三根相线必须分别穿过电流互感器的三个小孔。

5.2 过载保护

当负载电流超过额定电流(参数F11),并且持续时间达到设定的过载动作时间时(参数F13),继电器断开,切断电动机电源。即过载动作时间是固定的。

5.3 缺相保护

缺相可以认为是一种严重的三相不平衡,当三相不平衡率大于50%时,认为缺相。缺相的动作时间由参数F23设定,一般这个时间比三相不平衡动作时间(参数F22)要短。负载电流小于0.5A时,不进行缺相检测,防止在电机断电状态产生误动作。

5.4 三相不平衡保护

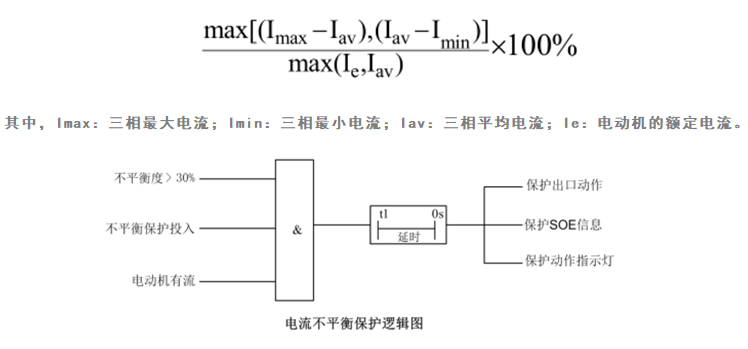

三相不平衡率的定义为:任一相电流与三相平均电流差值的绝对值,取其中的值,除以三相平均电流,即为三相不平衡率。当三相不平衡率大于设定的三相不平衡动作点(参数F21),并且持续时间大于三相不平衡动作时间(参数F22)时,继电器断开,切断电动机电源。负载电流过小时,不进行三相不平衡检测,防止在水泵断电状态产生误动作。水泵运行过程中若三相电流不对称时,则会出现负序电流,而负序电流将在转子中产生 2 倍工频的电流,使转子附加发热大大增加,危及电动机的安全运行。当检测到电流不平衡度超过允许值 30%(缺省值,不可整定)时,经设定延时,保护动作。不平衡度计算公式如下:


5.5 自动恢复

保护器内部有一个连续故障次数计数器,用于控制自动恢复次数。当发生过载、缺相、三相不平衡等故障时,继电器断开,切断电动机电源,并且故障次数加1。这时如果故障次数未超过设定的自动恢复次数(参数F51),则在设定的自动恢复间隔时间(参数F52)后,继电器自动闭合,恢复电动机工作。正常工作一段时间后(由参数F53设定),“连续故障次数”清零,使得下次出现故障时可以重新开始计算自动恢复次数。例如F51=3F52=15F53=60,其效果是:发生故障继电器断开后,过15分钟自动恢复,这样可以重试3次,如果连续3次仍有故障,则需要人工按键恢复。这里“连续”的含义是指自动恢复后60分钟内又发生故障(F53=60)。

5.6 时间继电器功能

如果通过设定参数F61启用了时间继电器功能,则保护器通电后,继电器不是立即吸合,而是延时一段时间后再吸合,延时时间由参数F61设定,这时液晶显示器上进行倒计数显示。相当于一个延时启动的时间继电器功能。F61=0表示关闭时间继电器功能。

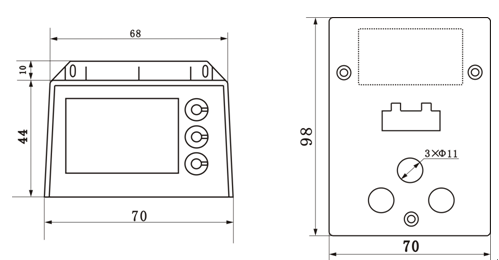

六、外形尺寸

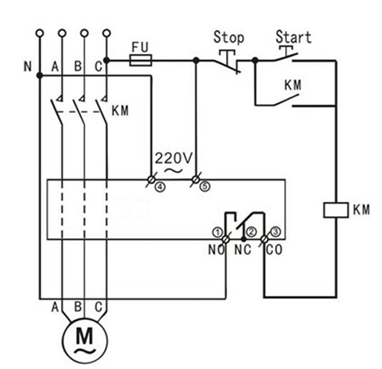

七、接线图



注:电动机的三根相线分别穿过A、B、C三个孔。端子1为内部继电器常开点,2为常闭点,3为公共点。保护器在断电状态下,内部继电器是在释放状态,1、3断,2、3通,通电后,继电器立即吸合(如果启用了时间继电器功能,则延时吸合,见参数F61),1、3通,2、3断,控制接通电动机电源。当发生过载、缺相、三相不平衡等故障时,继电器释放,断开电动机电源。

八、安装注意事项


8.1安装环境

装置应安装在室内通风、干燥、清洁、远离热源和强电磁场的地方。

8.2安装位置

通常安装在开关柜中,可使它不受油、污物、灰尘、腐蚀性气体或其他有害物质的侵袭。安装时要注意检修方便,有足够的空间放置有关的线、端子排、短接板和其他必要的设备。

8.3端子接线

后面板上有一排绿色接线端子,接线时应安指标顺序,注意连接正确,否则直接影响测量结果。

image.png接线端子紧固力矩为:3.5Lb-In/0.4Nm ,接线时请正确用力,避免螺丝打滑。

8.4 工作电源接线

所需的工作电源必须是单相交流220V,电压范围为 200-238AC。若所施加的电压超出允许范围,可能烧坏装置。

8.5装置故障分析

1、无显示

检查电源电压和其他接线是否正确,所需电压按工作电源范围确定。关闭电源,再重新开机。

2、装置上电后工作不正常

如果装置LED显示闪烁,可能是电源未加上或电源电压不在允许范围内,请用万用表检查保护控制器 L/+、N/-端子上所加电压是否满足装置要求。关闭电源,再重新开机。


九、售后服务承诺

9.1 新装置质量保证

所有销售给用户的新装置,对因设计、材料或工艺缺陷引起的故障实行免费质量保证。如经认定装置符合上述质保条件,我司将免费修复和更换。我司可能要求用户将装置寄回本公司,以确认该装置是否属于免费质保范围,并修复装置。

9.2 装置升级

所有新装置的用户,均可免费使用本装置的升级软件,本公司也会通过各种渠道来通知用户关于软件升级的信息。

9.3 装置质保限制

以下装置的问题不属免费质保范围:

·由于不正确的安装、使用、存储引起损坏的装置。

·超出规定的非正常操作和应用条件的装置。

·由非本公司授权的机构或人员修理的装置。

·超出免费质保年限的装置。
