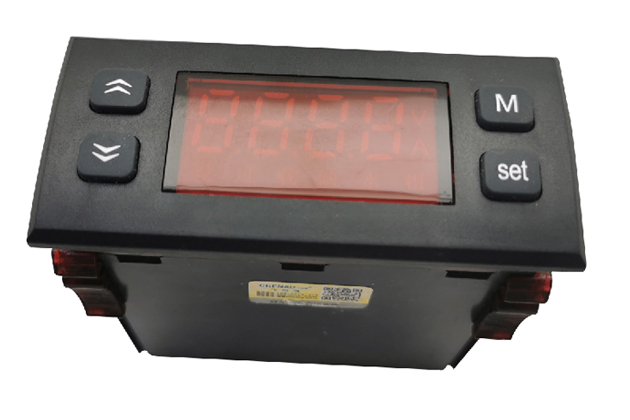

一、       产品概述

本产品是一款智能型水泵专用保护器,是传统热继电器的升级换代产品。该产品采用数字处理技术,高亮度LED显示,通过外置的电流互感器检测水泵的三相负载电流,可以显示三相电流并根据电流判断是否存在过载、缺水、缺相等故障。当水泵发生故障时,接触器继电器断开,切断水泵电源,同时告警继电器闭合。

二、       主要功能

l   过载保护                         ●   缺相保护

l   自动恢复                        ●   故障电流锁定

l   缺水保护(欠载,欠流)           ●   延时开机

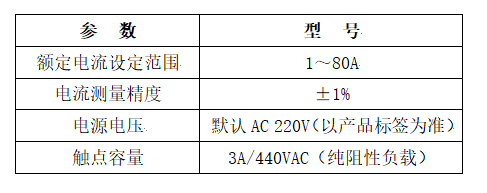

三、       主要技术指标



l 查看ABC三相电流四、       操作指南

正常工作时显示三相平均电流,按“Set”键可以切换显示A、B、C三相电流。发生过载、缺水、缺相等故障时显示电流闪烁,表示这是锁定在发生故障那一刻的电流(这时水泵已断电,实际电流为0)。

l 水泵额定电流值设置(整定电流)

长按“Set”键2秒,显示“设定”,用“5”或“6”键改变设定值(按住“5”或“6”键不放可连发),设置好后按“Set”键退出设置状态。

l 告警(保护)状态恢复

发生故障告警时,会在显示屏上闪烁显示“过载”、“缺水”、“缺相”等字样,此时继电器断开,并且锁定在断开状态。这时只要按“M”键即可从保护锁定状态恢复,需确认与星三角启动没有冲突。也可给保护器重新上电来恢复。

l 参数设置

在显示电流的状态下,长按“M”键5秒,进入参数设置状态,这时显示器上显示“Fxx”,其中xx是两位数字,表示参数代码。用“5”或“6”键可选择参数代码,按“Set”键则显示该参数代码对应的参数值,这时再用“5”或“6”键即可对参数值进行设置。设置完成后再按“Set”键,回到显示参数代码状态。设置过程中按“M”键表示放弃,退出但不保存设置值。

内部参数代码如下表所示

类别

代码

参数名称

设定范围

出厂设定

单位

备注

过载类

F11

水泵额定电流

(整定电流)

1.0 80

20

A

这个参数可以直接长按Set键设定

F13

定时限动作时间

0.1 60.0

3.0

过载时间可调

缺水类

F14

缺水动作点

0 90

40

%

见“基本工作原理”

F15

缺水动作时间

0.1 60.0

OFF

5

“OFF”表示关闭该保护功能

缺相类

F23

缺相动作时间

0.1 60.0

OFF

2.0

“OFF”表示关闭该保护功能

自动

恢复类

F51

自动恢复次数

0 10

0

见“基本工作原理”

F52

自动恢复间隔时间

0.1 99.9

15.0

分钟

附加

功能类

F61

延时开机

0 999

0

见“基本工作原理”

测试类

F90-F99

厂家保留


END

退出设置状态


五、       基本工作原理

l 电流检测

保护器通过外置的电流互感器来检测三相负载电流,所以被保护水泵的三根相线必须分别穿过电流互感器的三个孔。负载电流过小时,不进行缺水、缺相检测,防止在水泵断电状态产生误动作。

l 过载保护

当负载电流超过额定电流(参数F11),并且持续时间达到设定的过载动作时间时(参数F13),继电器断开,切断水泵电源。

l 缺水保护

当负载电流低于设定点(参数F14),并且持续时间达到设定的缺水动作时间时(参数F15),继电器断开,切断电动机电源。F14是相对于额定电流(F11)的百分比,例:F11=20A,F14=40,F15=5,20×40%=8A。当电流低于8A持续5秒,保护器将切断水泵电源。

l 缺相保护

当负载电流缺相,并且持续时间达到设定的动作时间时(参数F23),继电器断开,切断水泵电源。

l 自动恢复

自动恢复功能的目的是为了在发生故障保护停机时,有机会自动恢复工作,防止无人值守的设备因为偶发性故障而长时间停机。可以用参数F51、F52自由设定自动恢复的行为:例如F51=3,F52=15,其效果是:发生故障停机后,过15分钟自动恢复(F52=15),这样可以重试3次(F51=3),如果故障重复发生3次以上,则锁定在停机状态,需要人工恢复。

l 延时开机

如果通过设定参数F61启用了延时开机功能,则保护器通电后,继电器不是立即吸合,而是延时一段时间后再吸合,延时时间由参数F61设定,这时显示器上显示倒计时。相当于一个延时启动的时间继电器功能。F61=0表示关闭延时开机功能。

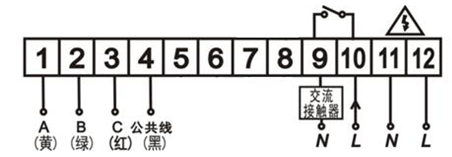

六、      接线与安装


1.        建议开孔尺寸:71×29mm

2.        接线时必须和我司提供的互感器配套使用。

3.        水泵的三根相线分别穿过互感器附件ABC三个孔。

4.        端子1-4分别接互感器上黄、绿、红、黑四根引线。

5.        正常工作时910闭合(如果启用了时间继电器功能,则延时吸合,见参数F61),当发生故障时,910断开,切断水泵电源。
